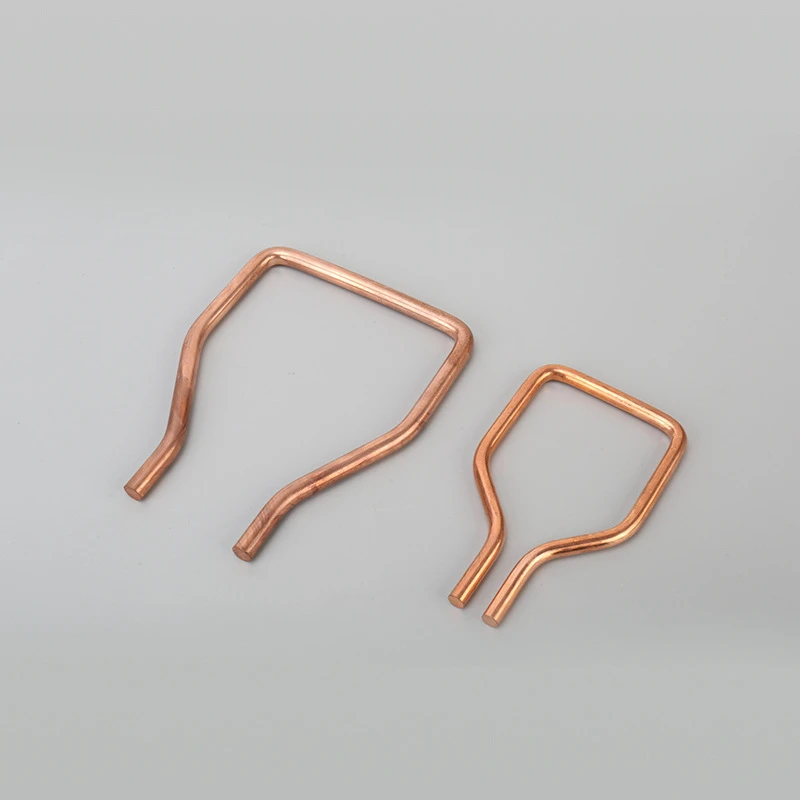

ห่วงเชื่อมต่อแบบลวดทองแดงแบบกำหนดเอง

ส่วนประกอบนี้ถูกสร้างขึ้นจากลวดทองแดงแข็งเป็นโปรไฟล์สอง-หรือสามมิติ-ที่กำหนดไว้ รูปทรงลูปเปิด-อาจใช้เป็นตัวเชื่อมต่อนำไฟฟ้า ลูปเทอร์มินัล องค์ประกอบหน้าสัมผัส หรือตัวเชื่อมต่อแบบกำหนดเองภายในชุดประกอบไฟฟ้า

รูปทรงถูกสร้างขึ้นเพื่อให้พอดีกับพื้นที่การติดตั้งของลูกค้า โปรไฟล์สี่เหลี่ยมจัตุรัส สี่เหลี่ยม สี่เหลี่ยมคางหมู และไม่สม่ำเสมอสามารถสร้างขึ้นได้โดยไม่ต้องใช้ข้อต่อเพิ่มเติมที่จำเป็นสำหรับการประกอบหลาย-

คำจำกัดความของรูปร่าง

แตกต่างจากขั้วต่อแบบทั่วไปที่เลือกตามขนาดเกลียวหรือสายเคเบิลเป็นหลัก ผลิตภัณฑ์นี้ถูกควบคุมโดยโครงร่างที่สมบูรณ์ ความสัมพันธ์ระหว่างเส้นผ่านศูนย์กลางของเส้นลวด รัศมีการโค้งงอ ความยาวส่วน และตำแหน่งปลายจะเป็นตัวกำหนดว่าจะพอดีกับชุดประกอบการผสมพันธุ์อย่างถูกต้องหรือไม่

ดังนั้นจึงแนะนำให้ใช้การเขียนแบบแสดงขนาด โปรไฟล์ CAD หรือตัวอย่างทางกายภาพสำหรับใบเสนอราคา

ข้อมูลจำเพาะของผลิตภัณฑ์

ข้อควรพิจารณาในการผลิต

ทองแดงสามารถขึ้นรูปได้สูง แต่รัศมีโค้งงอที่เล็กมากอาจทำให้พื้นผิวบางลงหรือรูปร่างเปลี่ยนแปลงได้ การสปริงกลับ เครื่องหมายของเครื่องมือ และพิกัดความเผื่อของตำแหน่ง-ควรได้รับการประเมินตามเงื่อนไขของวัสดุและเส้นผ่านศูนย์กลางของสายไฟ

สำหรับการใช้งานที่เป็นสื่อกระแสไฟฟ้า พื้นที่สัมผัส การชุบ และประสิทธิภาพทางไฟฟ้าขั้นสุดท้ายจะต้องได้รับการยืนยันภายในการประกอบของลูกค้าที่สมบูรณ์

ประโยค RFQ

โปรดจัดเตรียมแบบหรือตัวอย่างด้วยเกรดทองแดง เส้นผ่านศูนย์กลางของเส้นลวด ขนาดโปรไฟล์ที่สมบูรณ์ รัศมีการโค้งงอ ระยะห่างส่วนปลาย ความเรียบ ผิวสำเร็จ ความต้องการทางไฟฟ้า และปริมาณการสั่งซื้อ

คำหลัก

การขึ้นรูปลวดทองแดงแบบกำหนดเอง, ห่วงเชื่อมต่อทองแดง, ชิ้นส่วนลวดทองแดงงอ, ลิงค์ทองแดงนำไฟฟ้า, ห่วงเทอร์มินัลทองแดงแบบกำหนดเอง, ส่วนประกอบที่ทำจากลวดทองแดง, วงแหวนเชื่อมต่อไฟฟ้า, ทองแดงดัดลวด CNC, ลวดบัสทองแดงแบบกำหนดเอง, แบบฟอร์มลวดทองแดงตามแบบ

รูปแบบเนื้อหา / จุดสร้างความแตกต่าง

รูปแบบ-โปรไฟล์และเส้นลวด- หน้านี้มุ่งเน้นไปที่ลำดับการโค้งงอ โครงร่างของลูป ระยะห่างระหว่างปลาย และการใช้งานที่เป็นสื่อกระแสไฟฟ้า โดยแยกความแตกต่างจากขั้วต่อแบบกลึง หน้าสัมผัสแบบประทับตรา และตัวเชื่อมสายเคเบิลทั่วไป
