ในฐานะซัพพลายเออร์สกรูที่มีชื่อเสียง ฉันมักจะพบลูกค้าที่มีคำถามเกี่ยวกับแง่มุมต่างๆ ของสกรู รวมถึงวิธีวัดเส้นผ่านศูนย์กลางของสกรู การวัดเส้นผ่านศูนย์กลางของสกรูอย่างแม่นยำเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ เช่น การรับรองว่าเหมาะสมในการใช้งาน การปฏิบัติตามข้อกำหนดทางวิศวกรรม และการเลือกตัวยึดที่เหมาะกับงาน ในบล็อกโพสต์นี้ ฉันจะแบ่งปันวิธีการที่มีประสิทธิภาพในการวัดเส้นผ่านศูนย์กลางของสกรู พร้อมด้วยข้อมูลเชิงลึกและข้อควรพิจารณาในทางปฏิบัติ
ทำความเข้าใจกับเส้นผ่านศูนย์กลางของสกรู
ก่อนที่จะเจาะลึกเทคนิคการวัด จำเป็นต้องทำความเข้าใจความหมายของ "เส้นผ่านศูนย์กลาง" ของสกรูก่อน เส้นผ่านศูนย์กลางที่เกี่ยวข้องกับสกรูมีสองประเภทหลัก: เส้นผ่านศูนย์กลางหลักและเส้นผ่านศูนย์กลางรอง
เส้นผ่านศูนย์กลางหลักคือเส้นผ่านศูนย์กลางที่ใหญ่ที่สุดของเกลียวสกรู วัดจากยอดถึงยอดของเกลียวบนพื้นผิวด้านนอกของสกรู ในทางกลับกัน เส้นผ่านศูนย์กลางรองคือเส้นผ่านศูนย์กลางที่เล็กที่สุดของเกลียวสกรู โดยวัดจากโคนถึงโคนเกลียว ในการใช้งานทั่วไป เมื่อผู้คนอ้างถึงเส้นผ่านศูนย์กลางของสกรู พวกเขามักจะหมายถึงเส้นผ่านศูนย์กลางหลัก
เครื่องมือสำหรับวัดเส้นผ่านศูนย์กลางของสกรู
หากต้องการวัดเส้นผ่านศูนย์กลางของสกรู คุณจะต้องใช้เครื่องมือที่เหมาะสม ต่อไปนี้เป็นเครื่องมือและการใช้งานทั่วไปบางส่วน:
เวอร์เนียร์คาลิเปอร์
เวอร์เนียร์คาลิเปอร์เป็นเครื่องมือวัดอเนกประสงค์และแม่นยำ ซึ่งสามารถวัดขนาดทั้งภายในและภายนอกได้ รวมถึงเส้นผ่านศูนย์กลางของสกรูด้วย ประกอบด้วยสเกลหลักและสเกลเวอร์เนียแบบเลื่อน ซึ่งช่วยให้อ่านค่าได้อย่างแม่นยำสูงสุด 0.02 มม. หรือ 0.001 นิ้ว ขึ้นอยู่กับความแม่นยำของคาลิเปอร์ วิธีวัดเส้นผ่านศูนย์กลางของสกรูโดยใช้เวอร์เนียร์คาลิเปอร์:
- เปิดปากของคาลิปเปอร์ให้กว้างพอที่จะใส่สกรูได้
- วางสกรูไว้ระหว่างขากรรไกร โดยให้แน่ใจว่าขากรรไกรตั้งฉากกับแกนของสกรู
- ปิดขากรรไกรเบาๆ จนกระทั่งสัมผัสกับพื้นผิวด้านนอกของสกรูตรงยอดเกลียว
- อ่านค่าการวัดบนสเกลหลักและสเกลเวอร์เนียร์ ผลรวมของการอ่านทั้งสองค่าทำให้ได้เส้นผ่านศูนย์กลางของสกรู
ไมโครมิเตอร์
ไมโครมิเตอร์เป็นอีกหนึ่งเครื่องมือที่มีความแม่นยำสูงสำหรับการวัดขนาดที่เล็ก รวมถึงเส้นผ่านศูนย์กลางของสกรู โดยให้ความแม่นยำมากกว่าเวอร์เนียคาลิเปอร์ โดยโดยทั่วไปการอ่านจะแม่นยำถึง 0.001 มม. หรือ 0.0001 นิ้ว วิธีวัดเส้นผ่านศูนย์กลางของสกรูโดยใช้ไมโครมิเตอร์:
- หมุนปลอกนิ้วของไมโครมิเตอร์เพื่อเปิดทั่งและแกนให้กว้างพอที่จะใส่สกรูได้
- วางสกรูระหว่างทั่งตี๋และแกนหมุน โดยให้สกรูตั้งฉากกับแกนการวัด
- ค่อยๆ หมุนปลอกนิ้วจนกระทั่งแกนหมุนสัมผัสกับพื้นผิวด้านนอกของสกรูตรงยอดเกลียว
- อ่านค่าการวัดบนปลอกและปลอกนิ้วของไมโครมิเตอร์ ผลรวมของการอ่านทั้งสองค่าทำให้ได้เส้นผ่านศูนย์กลางของสกรู
เกจวัดระยะสกรู
แม้ว่าเกจวัดระยะสกรูจะใช้เป็นหลักในการวัดระยะพิทช์ของเกลียวสกรู แต่ก็สามารถใช้เพื่อประมาณเส้นผ่านศูนย์กลางของสกรูโดยอ้อมได้เช่นกัน ด้วยการเปรียบเทียบเกลียวสกรูกับโปรไฟล์บนพิทช์เกจ คุณสามารถระบุโปรไฟล์เกลียวที่ใกล้เคียงที่สุดและกำหนดเส้นผ่านศูนย์กลางระบุที่สอดคล้องกันได้ อย่างไรก็ตาม วิธีการนี้มีความแม่นยำน้อยกว่าการใช้เวอร์เนียคาลิเปอร์หรือไมโครมิเตอร์ และส่วนใหญ่จะใช้เพื่อการระบุด้วยสายตาอย่างรวดเร็ว
การวัดสกรูประเภทต่างๆ
กระบวนการวัดอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภทของสกรูที่คุณกำลังวัด ข้อควรพิจารณาในการวัดสกรูประเภทต่างๆ มีดังนี้
สกรูเครื่อง

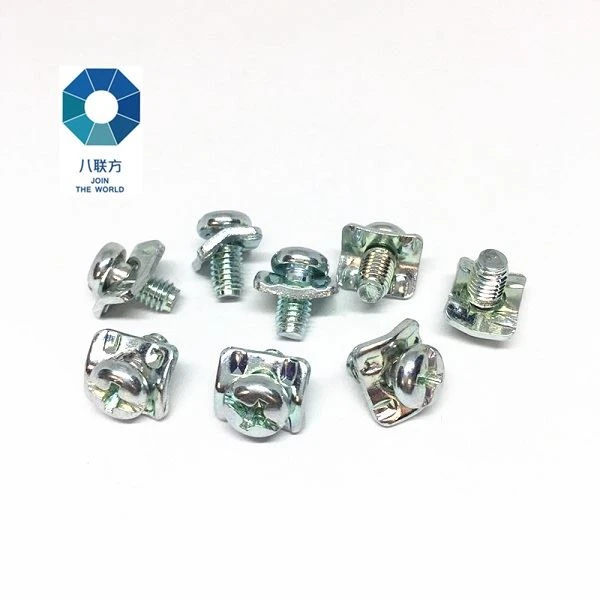

โดยทั่วไปแล้วสกรูเครื่องจักรจะใช้ในงานที่ต้องการความแม่นยำสูง มีระยะพิทช์เกลียวและเส้นผ่านศูนย์กลางสม่ำเสมอ ทำให้วัดได้ง่าย เมื่อวัดเส้นผ่านศูนย์กลางของสกรูเครื่องจักร ตรวจสอบให้แน่ใจว่าคุณวัดที่ยอดเกลียวเพื่อให้อ่านค่าเส้นผ่านศูนย์กลางหลักได้แม่นยำที่สุด ตัวอย่างเช่น หากคุณกำลังวัดกสกรู Sems M5 ชุบสังกะสีให้ใช้เวอร์เนียร์คาลิเปอร์หรือไมโครมิเตอร์ในการวัดเส้นผ่านศูนย์กลางที่ขอบด้านนอกของเกลียว
สกรูเกลียวปล่อย
สกรูเกลียวปล่อยได้รับการออกแบบมาเพื่อสร้างเกลียวของตัวเองเมื่อขันเข้ากับวัสดุ โดยมักจะมีด้ามเรียวและมีระยะพิทช์เกลียวแบบแปรผัน ซึ่งทำให้การวัดเส้นผ่านศูนย์กลางมีความท้าทายมากขึ้น หากต้องการวัดเส้นผ่านศูนย์กลางของสกรูเกลียวปล่อย ให้วัดเส้นผ่านศูนย์กลางหลักตรงจุดที่เกลียวขึ้นรูปจนสุด สำหรับสกรูเกลียวปล่อยสำหรับแอมมิเตอร์ซึ่งอาจต้องมีการวางตำแหน่งเครื่องมือวัดอย่างระมัดระวังเพื่อให้แน่ใจว่าการอ่านมีความแม่นยำ
สกรูหัวแม่มือ
สกรูหัวแม่มือได้รับการออกแบบมาให้ขันและคลายด้วยมือ โดยทั่วไปจะใช้ในการใช้งานที่ต้องมีการปรับเปลี่ยนบ่อยครั้ง อาจมีพื้นผิวเป็นลายหรือมีพื้นผิวเพื่อการยึดเกาะที่ดีขึ้น เมื่อทำการวัดเส้นผ่านศูนย์กลางของสกรูหัวแม่มือไหล่ขึ้นลายชุบสังกะสีให้วัดส่วนที่เรียบของสกรูที่ยึดกับรูเกลียว เนื่องจากพื้นที่ที่มีปุ่มหรือพื้นผิวอาจไม่แสดงถึงเส้นผ่านศูนย์กลางเกลียวจริง
ข้อควรพิจารณาสำหรับการวัดที่แม่นยำ
เพื่อให้แน่ใจว่าการวัดเส้นผ่านศูนย์กลางของสกรูแม่นยำ ให้พิจารณาปัจจัยต่อไปนี้:
- ความสะอาด:สกรูและเครื่องมือวัดควรสะอาดและปราศจากเศษ สนิม หรือน้ำมัน สิ่งปนเปื้อนใดๆ อาจส่งผลต่อความแม่นยำของการวัด
- การจัดตำแหน่ง:เมื่อวัดเส้นผ่านศูนย์กลางของสกรู ตรวจสอบให้แน่ใจว่าเครื่องมือวัดอยู่ในแนวตั้งฉากกับแกนของสกรู การจัดแนวที่ไม่ตรงอาจส่งผลให้การอ่านค่าไม่ถูกต้อง
- สภาพด้าย:หากเกลียวสกรูชำรุดหรือสึกหรอ การวัดเส้นผ่านศูนย์กลางที่แม่นยำอาจทำได้ยาก ในกรณีเช่นนี้ อาจจำเป็นต้องเปลี่ยนสกรูหรือใช้เทคนิคการวัดขั้นสูงกว่านี้
- การวัดหลายรายการ:เพื่อเพิ่มความแม่นยำในการวัด ให้อ่านค่าหลายจุดตามความยาวของสกรูแล้วคำนวณค่าเฉลี่ย ซึ่งสามารถช่วยอธิบายความแปรผันของเส้นผ่านศูนย์กลางเกลียวได้
ความสำคัญของการวัดเส้นผ่านศูนย์กลางของสกรูที่แม่นยำ
การวัดเส้นผ่านศูนย์กลางของสกรูอย่างแม่นยำถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ:
- พอดี:การตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางของสกรูตรงกับความต้องการของการใช้งานถือเป็นสิ่งสำคัญสำหรับการใส่ให้พอดี สกรูที่มีขนาดใหญ่เกินไปอาจไม่พอดีกับรูเกลียว ในขณะที่สกรูที่มีขนาดเล็กเกินไปอาจให้กำลังยึดไม่เพียงพอ
- ความสมบูรณ์ของโครงสร้าง:การใช้เส้นผ่านศูนย์กลางของสกรูที่ถูกต้องเป็นสิ่งสำคัญสำหรับการรักษาความสมบูรณ์ของโครงสร้างของส่วนประกอบที่ประกอบ สกรูที่มีเส้นผ่านศูนย์กลางไม่ถูกต้องอาจไม่สามารถรับน้ำหนักที่ใช้ได้ ส่งผลให้เกิดความล้มเหลวหรืออันตรายด้านความปลอดภัย
- ความเข้ากันได้:ในการใช้งานหลายประเภท สกรูต้องเข้ากันได้กับส่วนประกอบอื่นๆ เช่น น็อต แหวนรอง หรือเม็ดมีดแบบเกลียว การวัดเส้นผ่านศูนย์กลางของสกรูที่แม่นยำช่วยให้มั่นใจได้ถึงความเข้ากันได้และการทำงานที่เหมาะสมของส่วนประกอบทั้งหมด
บทสรุป
การวัดเส้นผ่านศูนย์กลางของสกรูเป็นทักษะพื้นฐานที่จำเป็นสำหรับทุกคนที่ทำงานกับสกรู ไม่ว่าคุณจะเป็นผู้ชื่นชอบงาน DIY วิศวกร หรือมืออาชีพในอุตสาหกรรมการผลิต ด้วยการใช้เครื่องมือและเทคนิคที่เหมาะสม คุณสามารถรับประกันการวัดที่แม่นยำ และเลือกสกรูที่เหมาะสมสำหรับการใช้งานของคุณ
ในฐานะซัพพลายเออร์สกรู เราเข้าใจถึงความสำคัญของการจัดหาสกรูคุณภาพสูงที่ตรงตามความต้องการเฉพาะของลูกค้าของเรา หากคุณมีคำถามใดๆ เกี่ยวกับการวัดขนาดสกรู การเลือก หรือการใช้งาน โปรดอย่าลังเลที่จะติดต่อเราเพื่อขอความช่วยเหลือเพิ่มเติม เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดให้กับคุณเพื่อตอบสนองความต้องการของคุณ
อ้างอิง
- คู่มือเครื่องจักร ฉบับที่ 30, Industrial Press Inc., 2015
- มาตรฐานสากล ASTM สำหรับรัด
- มาตรฐาน ISO สำหรับสกรูและสลักเกลียว
